Egy címke akkor is okozhat komoly üzemi problémát, ha közvetlenül nyomtatás után még gond nélkül beolvasható. Elég egy másik szkenner, egy eltérő fényviszony, másik szög, gyorsabb futószalag vagy egy partneri átvételi pont, és a korábban „jónak” tűnő kód már problémát okozhat. A vonalkód verifikáció éppen ezt a bizonytalanságot csökkenti: nem azt vizsgálja, hogy egy adott olvasó képes-e dekódolni a kódot, hanem szabványos mérési módszerrel értékeli a nyomtatott vonalkód minőségét.

Gyártásban, logisztikában és kereskedelmi ellátási láncokban ez nem esztétikai kérdés. A rossz minőségű vonalkód késleltetheti az áruátvételt, megakaszthatja a komissiózást, hibát okozhat a gyártáskövetésben, vagy akár partneri reklamációhoz vezethet. A verifikáció akkor ad valódi üzleti értéket, ha a címkézési folyamat részeként, ismételhető kontrollpontként működik.

Mit mér a vonalkód verifikáció?

A minősítő berendezés (verifikátor) speciális megvilágítással, kalibrált optikával és szabványos kiértékeléssel vizsgálja a nyomtatott kódokat. Az eredmény jellemzően egy A–F közötti minőségi osztályzat és az ahhoz tartozó számszerű érték. A mérés nem azonos egy általános vonalkódolvasó tesztjével: az utóbbi a beolvashatóságot igazolja az adott pillanatban, a verifikátor pedig azt, hogy a kód várhatóan különböző szabványos olvasási helyzetekben is megbízhatóan működik.

Az egydimenziós (1D), lineáris kódoknál – például GS1-128, Code 128 vagy EAN-13 esetén – a verifikáció többek között a szimbólumkontrasztot, a modulációt, a minimális élkontrasztot, a dekódolhatóságot, valamint a csendes zónák megfelelőségét vizsgálja. A nyomtatási hibák – például a vonalak szélességének eltérései vagy a nyomat egyenetlenségei – ezekre a mérési eredményekre is hatással lehetnek.

A kétdimenziós (2D) kódoknál, például Data Matrix vagy QR-kód esetében a geometriai pontosság, a cellák és a mintázat szabályossága, a hibajavítási kapacitás megfelelő kihasználtsága, valamint a fix mintázatok épsége is fontos szempont lehet. A pontosan alkalmazott mérési paramétereket és értékelési módszert minden esetben a vonatkozó szabvány és az adott kódtípus határozza meg.

A mérési szempontokat a vonalkód típusához és az alkalmazott szabványhoz kell igazítani. Egy beszállítói címke esetén az ügyfél vagy a GS1 előírása meghatározhatja az elvárt minimum osztályzatot és a mérési feltételeket is. Ezért nem elegendő általánosságban kimondani, hogy egy kód „A minőségű”: az is számít, milyen szabvány, apertúra, megvilágítás és alkalmazási környezet mellett született az eredmény.

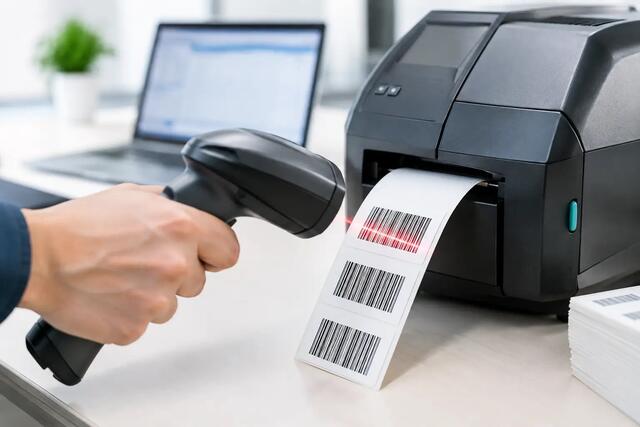

Miért nem elég a sikeres beolvasás?

A kézi terminál vagy ipari szkenner valóban hasznos gyorsellenőrzésre, de nem minőségbiztosítási eszköz. Egy jó minőségű vonalkódolvasó sok olyan kódot is dekódol, amely már a tűréshatár közelében van. Ez kedvezőnek látszik, valójában azonban elfedi a folyamat hibáját: a címke csak azért működik, mert az adott olvasó és az adott körülmény még kompenzálni tudja a hiányosságait.

Az ellátási láncban viszont nem kontrollálható minden olvasó, minden címkefelület és minden használati körülmény. A címke dörzsölődhet, koszolódhat, páralecsapódás érheti, vagy automatikus olvasórendszer (pl. kapu) elé kerülhet, amely eltérő optikai körülmények között dolgozik. Egy induláskor közepes minőségű nyomat így a tényleges felhasználáskor már kieshet az olvashatósági tartományból.

A verifikáció ezért különösen indokolt ott, ahol a vonalkód egy külső partner, vevő, egészségügyi intézmény vagy kiskereskedelmi hálózat folyamataiba lép át. Ilyenkor a címke nem csupán belső azonosító, hanem szerződéses és működési elvárásoknak megfelelő adatátadási pont.

Mely folyamatokban lehet különösen fontos a verifikáció?

A legnagyobb kockázat jellemzően a kritikus azonosítási pontokon jelentkezik. Tipikus példa a késztermék- és raklapcímkézés, ahol egy hibás GS1-128 kód átvételi problémát okozhat. Ugyancsak érzékeny terület a gyógyszeripari, egészségügyi vagy autóipari beszállítói címkézés, ahol a nyomon követhetőséghez adatstruktúrák, sorozatszámok és konkrét partneri specifikációk kapcsolódnak.

A gyártáskövetésben a Data Matrix kódok minősége kulcsfontosságú lehet, különösen kis méretű alkatrészeken, közvetlen alkatrészjelölésnél vagy nagy mennyiségű automatikus olvasásnál. Raktári környezetben pedig a hosszú tárolási idő, a hőmérséklet, a por és a mechanikai igénybevétel miatt érdemes nemcsak az első nyomatot, hanem a teljes címkézési folyamat stabilitását vizsgálni.

Nem minden esetben szükséges minden egyes címke teljes körű minősítése. Nagy volumenű, stabil technológiájú nyomtatásnál hatékonyabb lehet az induló ellenőrzés, a tekercsváltásokhoz, festékszalag-cserékhez vagy beállítás módosításokhoz kötött mintavétel. Kis sorozatú, erősen szabályozott vagy vevői megfelelőséget igénylő alkalmazásokban viszont akár címkénkénti ellenőrzés is indokolt lehet.

A gyenge mérési eredmény okát a teljes nyomtatási folyamatban érdemes keresni

Ha a mérési eredmény gyenge, a probléma gyökere gyakran a címkenyomtatási rendszer valamelyik eleme. A túl magas vagy túl alacsony nyomtatási hőmérséklet, az elhasználódott nyomtatófej, a nem megfelelő festékszalag, a címkeanyag felülete vagy a rosszul megválasztott nyomtatási sebesség egyaránt ronthatja a minőséget. A címketervezés is okozhat hibát: túl kicsi méret, elégtelen csendes zóna, nem megfelelő színkombináció vagy a kódba lógó grafikai elem mind kockázatot jelent.

A jó megoldás nem az, hogy minden hibás mérés után manuálisan újranyomtatják a címkét. Először meg kell keresni, mely paraméter romlott el, majd a kiváltó okot kell korrigálni. Ha például a kontraszt rendszeresen alacsony, anyag- vagy festékszalag-választási kérdés merülhet fel. Ha a moduláció ingadozik, lehet, hogy a nyomtatófej állapota, a nyomtatási sebesség vagy a mechanikai beállítás a probléma.

Ezért a verifikációt érdemes a hardver, a kellékanyag és a címketervezés összefüggésében vizsgálni. Egy kiváló verifikátor sem javítja ki a rosszul kialakított folyamatot, viszont objektív adatot ad ahhoz, hogy célzott beavatkozás történjen.

Hogyan épüljön be az ellenőrzés a működésbe?

A bevezetés első lépése annak tisztázása, mely kódok üzletileg kritikusak, milyen szabványoknak kell megfelelniük, és ki használja majd őket. Más elvárás vonatkozhat egy belső raktári helyazonosítóra, mint egy nemzetközi kereskedelmi partnernek szánt logisztikai címkére. Ezt követően meg kell határozni az elfogadási küszöböt: milyen minimális minőségi osztályzat mellett mehet tovább a címke vagy a termék.

A mérés csak akkor összehasonlítható, ha az eszköz kalibrált, a kezelők következetes eljárást alkalmaznak, és a jegyzőkönyvek visszakereshetők. A dokumentált eredmények különösen értékesek vevői vita, audit vagy visszatérő olvasási hiba esetén, mert mérési adatok alapján lehet vizsgálni, hogy a probléma a nyomtatásban, a címkeanyagban vagy az olvasási oldalon jelentkezett.

Érdemes a verifikációs adatokat a minőségirányítási és karbantartási folyamattal is összekapcsolni. Ha egy adott nyomtatón tartósan romlik a mérési eredmény, az jelezheti a nyomtatófej állapotának romlását, és segíthet időben megtervezni a karbantartást vagy a cserét. Ha egy új címkeanyaggal gyengülnek az eredmények, a beszerzés még széles körű bevezetés előtt korrigálhatja a specifikációt.

A megfelelő döntéshez nem csak eszközt kell választani

A verifikátor kiválasztásánál a kódtípus, a méret, a hordozófelület, a napi mennyiség és a szükséges dokumentáció egyaránt számít. Asztali mérőeszköz lehet megfelelő a címketervezés és mintavételes minőségellenőrzés támogatására. Nagy sebességű vagy teljes körű ellenőrzési igénynél inkább a gyártó- vagy nyomtatósorba integrálható megoldás adhat megfelelő biztonságot.

A beruházás megtérülését nem kizárólag a készülék ára alapján érdemes értékelni. Számításba kell venni a visszautasított szállítmányok, az újracímkézés, a kézi hibakeresés, a termelési megállások és a partneri reklamációk költségét is. Sok esetben már néhány visszatérő hiba feltárása is indokolja a kontrollpont kialakítását.

A vonalkód minőségét nem érdemes kizárólag a nyomtató vagy a verifikátor oldaláról vizsgálni. A címkeanyag, a nyomtatási beállítások, a kód kialakítása, az olvasó és az üzemi környezet együtt határozzák meg, hogy a kód a gyakorlatban mennyire lesz megbízhatóan használható.

A Smartindy a címkenyomtatási és azonosítási folyamatok kialakításában, a megfelelő nyomtatási és adatgyűjtési eszközök kiválasztásában, valamint a meglévő vállalati rendszerekhez való illesztésben is tud segíteni. Ha visszatérő vonalkódolvasási problémát tapasztalsz, vagy új címkézési folyamatot alakítasz ki, érdemes a teljes folyamatot együtt vizsgálni.
